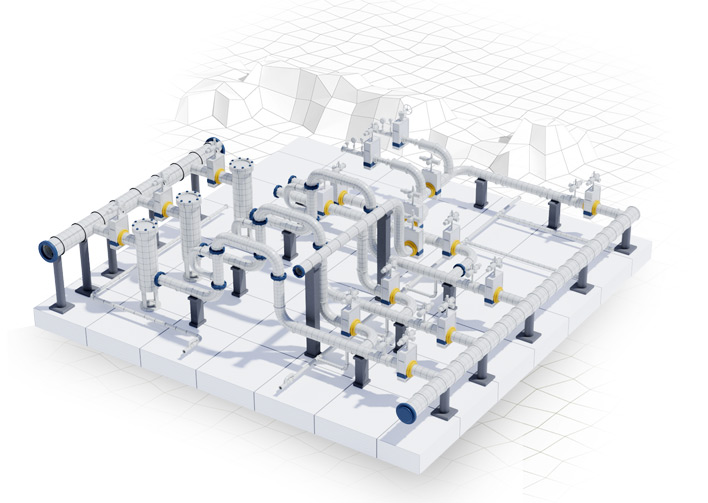

Узел учета ШФЛУ

Комплектация узла учета ШФЛУ формируется в строгом соответствии с техническим заданием на проектирование. Стандартный состав оборудования включает в себя следующие позиции:

В дополнение к базовому комплекту, в зависимости от требований проекта, могут быть предусмотрены:

Конструктивные особенности

• Проектирование узлов учета учитывает требования к эргономике, что гарантирует свободный доступ обслуживающего персонала ко всем внутренним компонентам и деталям блочных устройств в соответствии с ГОСТ 12.2.049-80.
• Все компоненты, предназначенные для эксплуатации во взрывоопасных зонах, имеют необходимые сертификаты, выданные уполномоченной организацией Госэнергонадзора России.
• Оборудование поставляется заказчику в состоянии полной заводской готовности, что ускоряет процесс ввода в работу.
• Все используемые средства измерений имеют действующие сертификаты соответствия утвержденным стандартам.

Перечень работ и услуг

• проектирование Системы измерений;
• разработка и аттестация методики измерений;
• проведение метрологической экспертизы технического задания на Систему измерений с получением положительного заключения;
• проведение метрологической экспертизы проекта на Систему измерений с получением положительного заключения;
• изготовление Системы измерений;
• поставка Системы измерений;
• шеф-монтажные и пусконаладочные работы;
• вызов Заказчика на заводские испытания Системы измерений;
• сдача объекта в опытно-промышленную и промышленную эксплуатацию;
• проведение испытаний с целью утверждения типа средства измерения;
• проведение экспертизы промышленной безопасности проекта Системы измерений.

Установка для учета широкой фракции легких углеводородов (ШФЛУ) представляет собой комплексное техническое решение, предназначенное для выполнения динамических измерений массы, а также мониторинга ключевых показателей транспортируемого продукта. Данное оборудование обеспечивает проведение прямых или косвенных измерений и состоит из интеграции средств измерения, специализированных систем обработки данных, технологического оборудования и сопутствующих технических компонентов. Все элементы системы размещаются в различных функциональных точках на объекте и функционируют как единая технологическая цепочка. Основное назначение таких узлов заключается в получении оперативной информации о параметрах продукта и текущих условиях измерения, последующей автоматизированной или ручной обработке данных, их регистрации и визуализации на мониторах. При использовании динамических методов для определения массы продукта в трубопроводах крайне важно соблюдение условия нахождения среды в однофазном жидком состоянии.

Конструктивное исполнение узлов учета ШФЛУ подбирается исходя из специфики климатических условий эксплуатации объекта. В зависимости от температурного режима и воздействия окружающей среды, оборудование может поставляться в открытом варианте (монтируемом на стальной раме) или в закрытом исполнении (размещенном внутри изолированного и отапливаемого блок-бокса). Конструкция систем характеризуется высокой прочностью, устойчивостью к механическим повреждениям и способностью выдерживать значительные температурные нагрузки. В качестве основных преобразователей расхода в составе данных узлов учета применяются ультразвуковые счетчики, кориолисовые (массовые) датчики, а также объемные счетчики.
