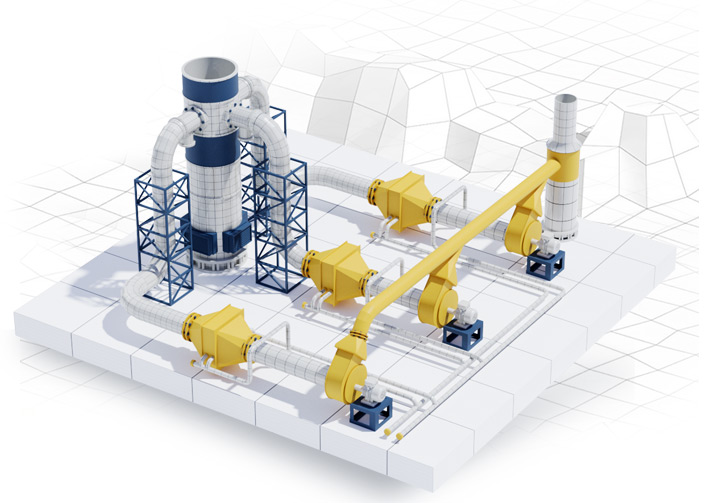

Установка нагрева рабочего агента

Установки спроектированы для работы в автономном режиме, что позволяет минимизировать участие персонала в процессе эксплуатации. В состав оборудования включен полный перечень КИП и запорной арматуры, необходимых для стабильного функционирования системы. Каждая установка производится по индивидуальному проекту, основанному на исходных данных о составе сжигаемого газа и свойствах нагреваемой среды. Оборудование рассчитано на непрерывную круглосуточную и круглогодичную работу в сложных условиях.
Конструктивные особенности
Процесс горения в широком диапазоне производительности происходит внутри закрытого контура камеры сгорания. Такая организация процесса гарантирует отсутствие видимого пламени и защищает окружающие объекты от воздействия тепловой радиации. Конструкция УНРА характеризуется низким уровнем шума и минимальными объемами выбросов в атмосферу. Кроме того, архитектура оборудования позволяет проводить техническое обслуживание критических элементов, таких как горелочные устройства, КИП и ЗРА, без необходимости полной остановки системы.
Технологические процессы на нефтяных и газовых месторождениях часто требуют поддержания определенного температурного режима рабочих сред. Для решения этой задачи применяются специализированные установки нагрева рабочего агента, которые обеспечивают эффективный термический прогрев необходимых жидкостей в рамках производственного цикла.
В качестве объектов нагрева в данных системах могут выступать различные виды технологических сред. К ним относятся подтоварная вода, специализированная вода для системы обогрева, а также различные виды водонефтяных эмульсий.
Основным механизмом передачи тепла в данной установке является отдельно стоящий теплообменник. Источником тепловой энергии выступают дымовые газы, которые формируются в результате процесса сжигания газового потока в вертикальной камере сгорания.
В нижней части этой камеры расположены основные горелочные устройства. Именно здесь происходит инициация горения и превращение подачи газа в поток горячих дымовых газов.
Направление дымовых газов к теплообменнику организовано через систему газоходов. Движение потока обеспечивается работой предусмотренного конструкцией вентилятора. При этом те газы, которые не вовлечены в процесс теплообмена, удаляются в атмосферу через верхнюю часть камеры, используя эффект естественной тяги.
Конструкция оборудования предусматривает гибкость в выборе количества теплообменников. В зависимости от специфики проекта установка может оснащаться одним или несколькими теплообменниками. Такая модульная схема позволяет одновременно проводить нагрев разных сред, обладающих различными физико-химическими характеристиками.
ТИПОВОЙ СОСТАВ УСТАНОВКИ
- вертикальная камера — герметичный корпус, предназначенный для проведения процесса горения;
- основные и дежурные горелки — узлы для воспламенения и поддержания горючего потока;
- система теплообменников и вентиляторов — агрегаты для передачи тепловой энергии и циркуляции газов;
- газоходы — трубопроводные линии для транспортировки дымовых газов;
- контрольно-измерительная и регулирующая аппаратура — средства для мониторинга и управления параметрами;
- лестницы и площадки обслуживания — конструктивные элементы для обеспечения доступа персонала;
- система управления технологическим процессом — автоматизированный комплекс управления.
