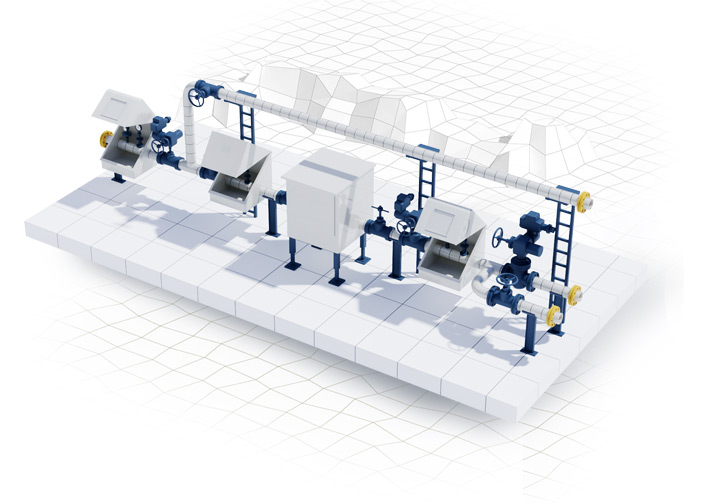

Блоки арматурные
Конструктивно арматурный блок является автономной, пространственно организованной сборочной единицей в составе технологической установки. Данное оборудование обладает заданным уровнем заводской готовности и предназначено для выполнения основных и вспомогательных технологических процессов. В состав системы входят:
Инженерные решения по проектированию блоков позволяют реализовывать различные конструктивные схемы. Оборудование может быть установлено как на выделенную опорную раму, так и без использования дополнительных несущих конструкций. Производителем предусмотрены варианты исполнения: открытые системы, закрытые корпуса, а также специализированные блок-боксы с утепленными основаниями и защитными панелями из негорючих материалов для стен и кровли. При разработке учитываются параметры сейсмической устойчивости района эксплуатации согласно СП 14.13330 (по шкале MSK-64). Категории размещения и климатическое исполнение определяются на основании ГОСТ 15150 и фиксируются в проектно-сметной и эксплуатационной документации.
Для формирования единого технологического контура предусмотрена возможность интеграции арматурных блоков с другими модулями или вспомогательным оборудованием. Соединение осуществляется посредством системы трубопроводной обвязки, установки запорно-регулирующей арматуры и других необходимых технических компонентов.
Использование данных решений позволяет оптимизировать процесс ввода объекта в эксплуатацию, обеспечивая высокую надежность и стабильность технологических процессов.
Технические характеристики
Технологические арматурные блоки представляют собой специализированные модули, предназначенные для выполнения широкого спектра основных и вспомогательных операций в производственных циклах. В phạm ви эксплуатации данных систем предусмотрены следующие функциональные возможности:
- фильтрация технологических сред;
- контроль и измерение параметров расхода рабочей среды;
- автоматизированное перекрытие участков трубопровода;
- распределение потоков рабочей среды по различным направлениям;
- регулирование параметров давления или расхода в системе;
- учет и дозирование подачи метанола и других химических компонентов.
Поставляемые арматурные блоки характеризуются высокой степенью заводской готовности. Это означает, что оборудование проходит полный цикл сборки и испытаний на производстве, что позволяет исключить необходимость проведения сложных монтажных работ на объекте. Комплектация изделий осуществляется в строгом соответствии с предоставленным техническим заданием, сопроводительной документацией, а также требованиями ТУ 28.99.39-008-50814179-2017.
СОСТАВ ОБОРУДОВАНИЯ
- технологические трубопроводы, оснащенные необходимым набором запорной, предохранительной и регулирующей арматуры;
- системы контрольно-измерительных приборов и соответствующие модули автоматизации;
- технологические аппараты (системы фильтрации и аналогичное оборудование);
- устройства для технического обслуживания, включая металлоконструкции и блок-боксы;
- блок-боксы для размещения операторной или местной автоматики, укомплектованные необходимыми системами жизнеобеспечения.
