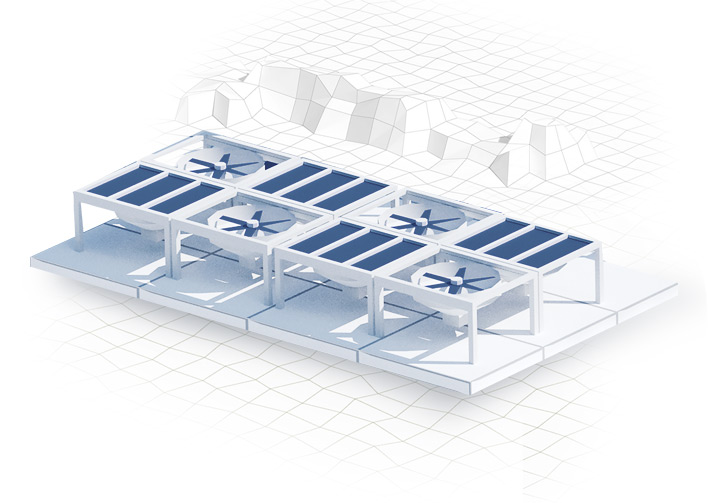

Аппараты воздушного охлаждения

Конструктивное исполнение аппаратов может существенно варьироваться в зависимости от конкретных задач заказчика и специфики технологического процесса, для которого они предназначены. При проектировании учитываются физико-химические свойства рабочей среды, скорость ее движения, время пребывания внутри аппарата, а также рабочее давление системы. Особое внимание уделяется требованиям к температурному режиму и возможности обеспечения его точного регулирования. АВО могут интегрироваться как в состав крупных технологических комплексов, так и функционировать в качестве автономных узлов. В отдельных случаях, по запросу заказчика, возможна поставка отдельных компонентов, таких как отдельные секции или трубные пучки. Эксплуатация оборудования гарантируется в широком диапазоне климатических условий: от экстремально низких температур -60°С до высоких значений +35°С, при влажности воздуха до 100%.

Технические характеристики, необходимые при подборе АВО:

• условное давление; — необходимо для определения прочности конструктивных элементов под нагрузкой;
• расчетная температура; — параметр для выбора материалов и расчета тепловой мощности;
• материальное исполнение; — подбор компонентов, устойчивых к коррозии и агрессивным средам;
• климатическое исполнение; — адаптация оборудования к местным погодным условиям региона;
• длина труб; — параметр, определяющий общую площадь поверхности теплообмена;
• количество рядов труб; — влияет на пропускную способность и эффективность охлаждения;
• количество ходов по трубам; — определяет распределение потока среды внутри аппарата;
• количество вентиляторов и пр. — для обеспечения требуемой мощности продувки рабочей среды.

Состав оборудования

• теплообменный узел — основной функциональный блок, обеспечивающий процесс теплообмена;
• система подачи воздуха — включает в себя вентиляторы и систему воздуховодов;
• опорные металлоконструкции — обеспечивают жесткость, устойчивость и надежную фиксацию установки;
• жалюзи (опция) — элементы для защиты от внешних факторов и управления направлением потока;
• система рециркуляции воздуха (опция) — для повышения эффективности теплообмена в замкнутых контурах;
• увлажнитель/подогреватель воздуха (опция) — оборудование для корректировки параметров входящего потока;
• площадки обслуживания (опция) — специальные поверхности для удобства проведения технических работ;
• коллекторы продукта (опция) — узлы для распределения и сбора выходящих потоков.

АВО могут быть дополнительно укомплектованы:

• устройством, обеспечивающим чистку как наружной, так и внутренней поверхности теплообменных труб; — для поддержания высокой эффективности оборудования;
• системой автоматического управления (САУ АВО); — для дистанционного контроля и автоматизации технологических процессов;
• системой внешней или внутренней рециркуляции; — для создания замкнутых контуров охлаждения;
• коллекторами входа/выхода продукта; — для обеспечения герметичности и правильного направления потока;
• подогревателем воздуха; — для обеспечения работы в условиях низких температур;
• увлажнителем воздуха; — для регулирования влажности в технологическом цикле;
• фундаментными болтами; — для обеспечения надежной фиксации установки на основании;
• тележкой для выкатки электродвигателя; — для удобства транспортировки и обслуживания силовых агрегатов;
• комплектом инструмента и.т.д; — для оперативного проведения пусконаладочных и ремонтных работ.

В случае необходимости заказчик может обратиться за индивидуальной оптимизацией существующих конструкций АВО. Такие модификации направлены на повышение коэффициента полезного действия оборудования при сохранении его базовых принципов работы. Также компания осуществляет поставку отдельных секций или трубных пучков в качестве комплектующих.

Производственная площадка компании УЗНМ получила официальное заключение INTI.QS.PS.40-03-2023-1 на изготовление продукции, включенной в классификатор АНО «ИНСТИТУТ НЕФТЕГАЗОВЫХ ТЕХНОЛОГИЧЕСКИХ ИНИЦИАТИВ». Данный документ подтверждает право на выпуск аппаратов воздушного охлаждения под кодом 2.1 в соответствии с установленными стандартами качества.

Аппараты воздушного охлаждения (АВО) являются важным элементом теплообменного оборудования, предназначенным для термической обработки различных сред. Основное назначение этих установок заключается в охлаждении газов и жидкостей, а также в конденсации паровых потоков или смесей пара с жидкостью в рамках технологических циклов. Широкое применение АВО обусловлено их востребованностью в нефтедобывающей, нефтеперерабатывающей, газоперерабатывающей, а также в химической и нефтехимической отраслях промышленности. В основе функционирования оборудования лежит принцип естественного охлаждения рабочей среды атмосферным воздухом, который подается в систему принудительно с помощью осевых вентиляторов.
