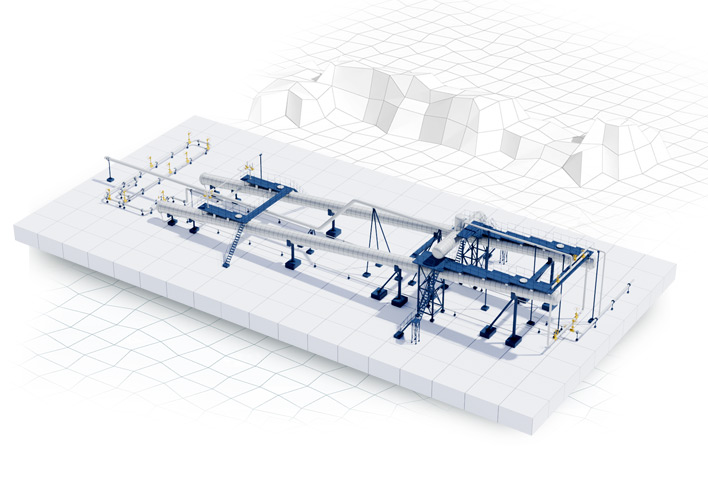

Концевой делитель фаз трубный
Использование данного комплекса оборудования позволяет создать надежный и эффективный контур подготовки продукции.
Совокупность данных преимуществ делает КДФТ-М эффективным решением для обеспечения стабильной работы трубопроводных систем в сложных условиях.
Концевой Делитель Фаз Трубный Модифицированный (КДФТ-М) является специализированным промышленным узлом, предназначенным для эффективной сепарации нефтяной эмульсии. Основное назначение данного оборудования заключается в осуществлении предварительного сброса свободной воды из состава продукции, поступающей в системы УПСВ и УПН.
Применение КДФТ-М в производственных циклах позволяет обеспечить качественное разделение фаз на начальных этапах подготовки. Данные установки активно интегрируются в системы сборных трубопроводов с целью их разгрузки от балластной попутно добываемой воды. Конструкция КДФТ-М позволяет реализовывать путевой сброс воды на различных участках магистралей, включая начальные, промежуточные и конечные точки системы.
Технологический объем и габаритные размеры КДФТ-М рассчитываются индивидуально для каждого конкретного проекта. При проектировании учитываются ключевые параметры, такие как производительность по жидкости, а также специфические физико-химические свойства нефти и пластовой воды. Инженеры также анализируют режимы работы оборудования и строгие требования к качеству конечной продукции. Все расчетные данные базируются на результатах проведенных исследований агрегатированной устойчивости водо-нефтяной эмульсии, что гарантирует точность эксплуатации.
Для обеспечения высокой автономности КДФТ-М могут быть оснащены современными системами автоматизированного управления, специализированным оборудованием и соответствующими технологическими процессами. Такая комплектация позволяет эксплуатировать установку в режиме, не требующем постоянного присутствия обслуживающего персонала на объекте.
Одной из конструктивных особенностей является модифицированная нижняя концевая часть, которая обеспечивает автоматизированное удаление накапливающегося шлама. Благодаря этой модификации очистка оборудования производится без прерывания основного технологического процесса. Кроме того, КДФТ-М может быть дополнительно оснащен блоком доочистки пластовой воды, который позволяет снизить содержание нефти и нефтепродуктов до уровня не более 5 мг/дм3.
В СОСТАВ ОБОРУДОВАНИЯ КДФТ ВХОДЯТ:
- устройство предварительного отбора газа (УПОГ) — для отделения газовой фазы из общего потока;
- внутренние устройства для доочистки воды от механических примесей и нефти — для обеспечения требуемой чистоты жидкости;
- система автоматизации 2-х уровней — для дистанционного контроля и управления всеми процессами;
- наклонные трубные секции — для создания условий эффективного распределения потоков внутри аппарата;
- площадка обслуживания — для обеспечения доступа к узлам контроля и проведения осмотров;
- комплект трубной обвязки и ЗРА и другое технологическое оборудование — для обеспечения герметичности и связи между элементами системы.
