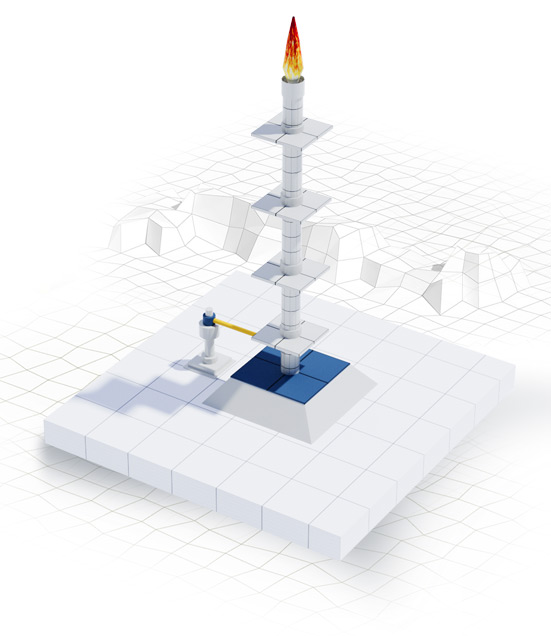

Факельные системы открытого типа

Виды конструкций факельных систем:

• на растяжках — устанавливаются с фиксацией на тросах;
• в опорной башне — монтируются на капитальные стационарные конструкции;
• самонесущие — обладают собственной устойчивостью без внешних опор;
• с системой опускания — позволяют выполнять техническое обслуживание или экстренное отключение;
• факела для морских платформ со стрелой — специализированные решения для морской добычи;
• мобильные — предназначены для оперативного перемещения между объектами.

Данные конструктивные решения позволяют адаптировать факельную установку под любые требования промышленного объекта и условия эксплуатации.

Факельные системы с подачей пара

В факельных системах с подачей пара в зависимости от диаметра оголовка пар может подаваться:

• по кольцу
• по кольцу и по центру
• по двум кольцам и по центру

С целью существенного сокращения потребления пара и повышения качества процесса сгорания в факельных оголовках внедряется модернизированная схема подачи. В этой системе распределение пара динамически регулируется в соответствии с фактическим объемом сбрасываемого газа. Подача осуществляется одновременно в центральную паровую форсунку, а также в системы малых и больших паровых колец, обеспечивая оптимальное распределение среды.

Факельные системы с подачей воздуха

Факельные системы, работающие с подачей воздуха, являются высокотехнологичным и экономически выгодным методом достижения бездымности.

Отсутствие необходимости в дорогостоящих паровых коллекторах, а также снижение операционных затрат позволяют заказчику существенно оптимизировать бюджет. При внедрении таких решений экономическая выгода может достигать нескольких миллионов рублей в год за счет сокращения расходов на эксплуатацию.

Факельные системы со скоростными оголовками

Факельные оголовки со скоростными характеристиками имеют одиночные или групповые сопла, предназначенные для обеспечения реактивного смешивания с воздухом. Данное оборудование гарантирует отсутствие дымового шлейфа в верхней границе аварийных режимов сброса, при этом оно функционирует без обязательной подачи пара или дополнительного воздуха.

Технологический комплекс факельных систем может включать в себя широкий спектр оборудования: факельные трубопроводы, сепараторы, насосы, факельные стволы, оголовки или горелочные устройства, газовые затворы, средства контроля и автоматизации, дистанционные запальные устройства, подводящие трубопроводы топливного и горючего газа, горелки дежурные с запальными устройствами, другие устройства, необходимые для обеспечения безопасного сжигания сбросов. Полный перечень компонентов определяется индивидуально на основании опросного листа или иных вводных данных, предоставляемых Заказчиком.

При проектировании вертикальных факельных систем открытого типа выбор марок стали основывается на анализе нагрузок, включая термические воздействия на конструкцию. Кроме того, при подборе материалов учитывается агрессивность среды: металл должен обладать высокой устойчивостью как к термическому воздействию, так и к химическому воздействию продуктов сжигания.

Геометрические параметры, точная конструкция и общий состав факельной системы рассчитываются специалистами индивидуально. Проектирование ведется с учетом множества параметров: производительности, скорости, давления, плотности, температурных режимов и химического состава каждого отдельного потока, а также специфических условий эксплуатации.

Вся продукция, разрабатываемая инженерным центром компании «УЗНМ», полностью соответствует действующей нормативной базе и государственным стандартам РФ.

Применение факельных систем открытого типа позволяет организовать процесс безопасного и стабильного сжигания продуктов технологического производства. Данное оборудование способно эффективно функционировать в широком диапазоне переменных расходов газов и паров, гарантируя непрерывность производственного цикла и соблюдение норм безопасности.

Особая конструкция факельных оголовков, оснащенных струйным затвором, выполняет функцию защиты системы. Затвор создает физический барьер, который не дает атмосферному воздуху проникать внутрь коллектора или факельного ствола. Это конструктивное решение полностью исключает риск возникновения внутреннего горения, обеспечивая надежную эксплуатацию установки.

Для реализации технологии бездымной утилизации при постоянных или периодических сбросах используются специализированные конструкции оголовков. В дополнение к конструктивным особенностям, в процесс сжигания вводятся вспомогательные среды. К ним относятся пара, воздух, подаваемые принудительно, или дополнительные газы, что способствует более полному и чистому сгоранию продуктов.
